扫描电镜微观结构分析

扫描电子显微镜 (scanning electron microscope, SEM) 是一种用于高分辨率微区形貌分析的大型精密仪器 。具有景深大、分辨率高, 成像直观、立体感强、放大倍数范围宽以及待测样品可在三维空间内进行旋转和倾斜等特点。另外具有可测样品种类丰富, 几乎不损伤和污染原始样品以及可同时获得形貌、结构、成分和结晶学信息等优点。

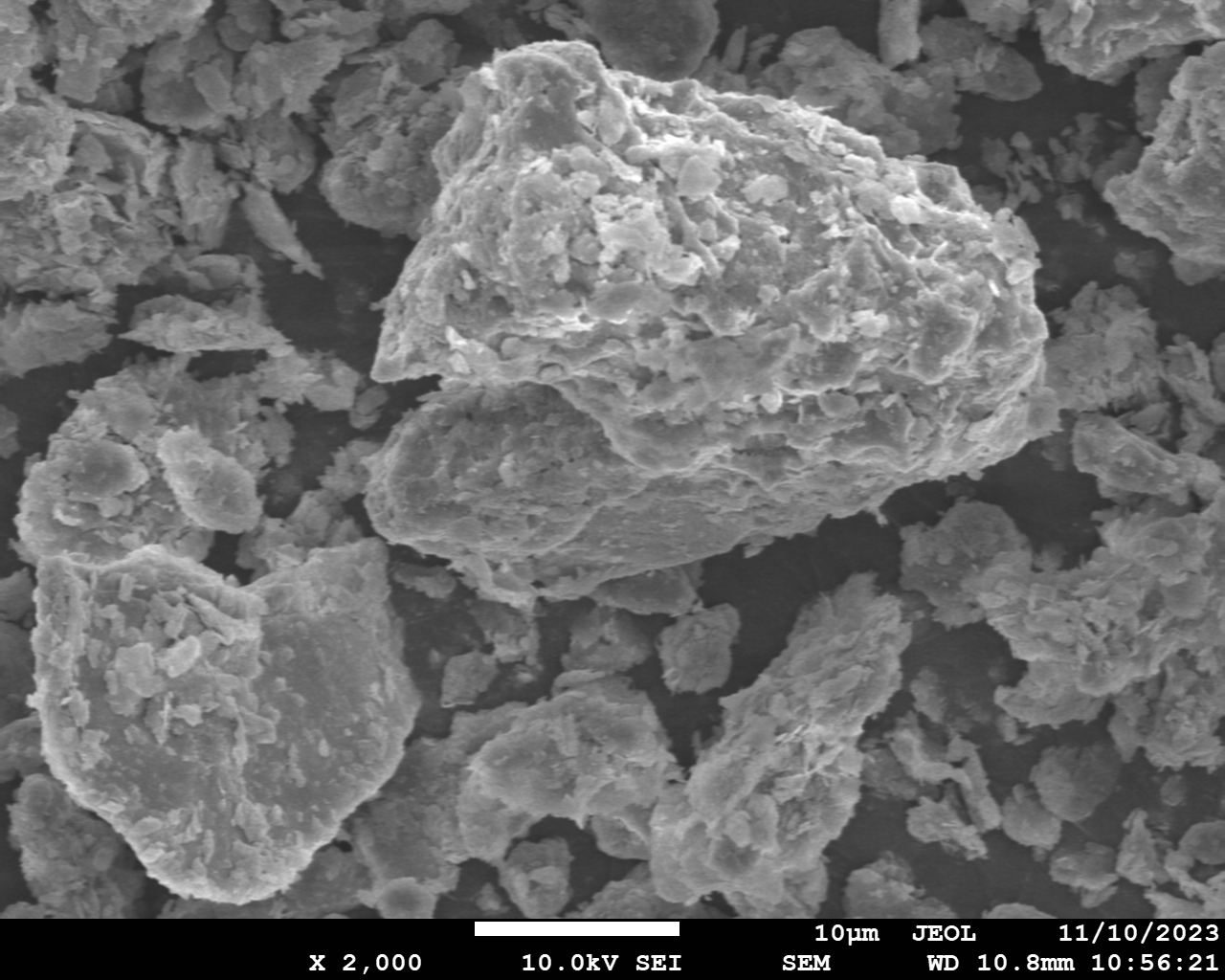

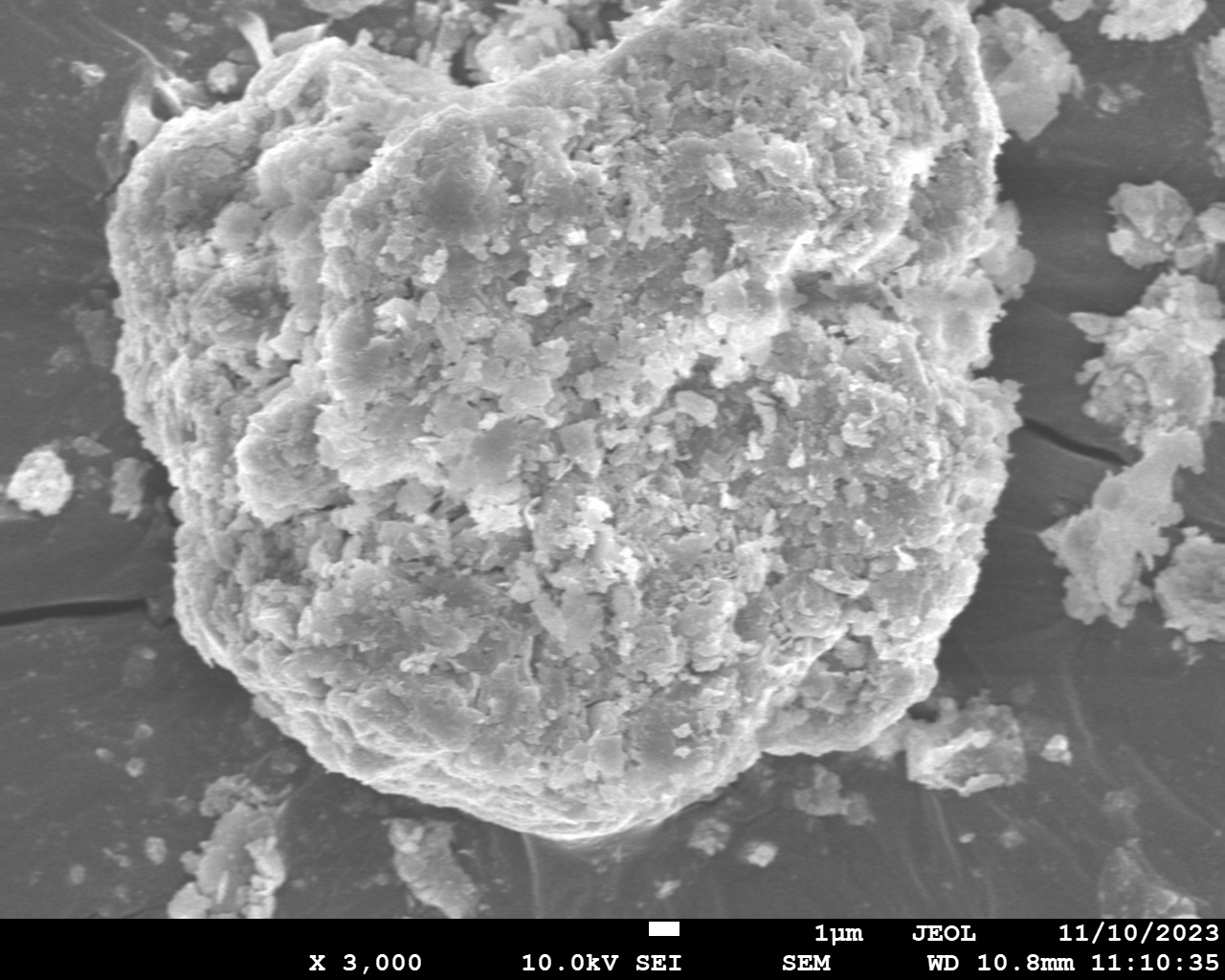

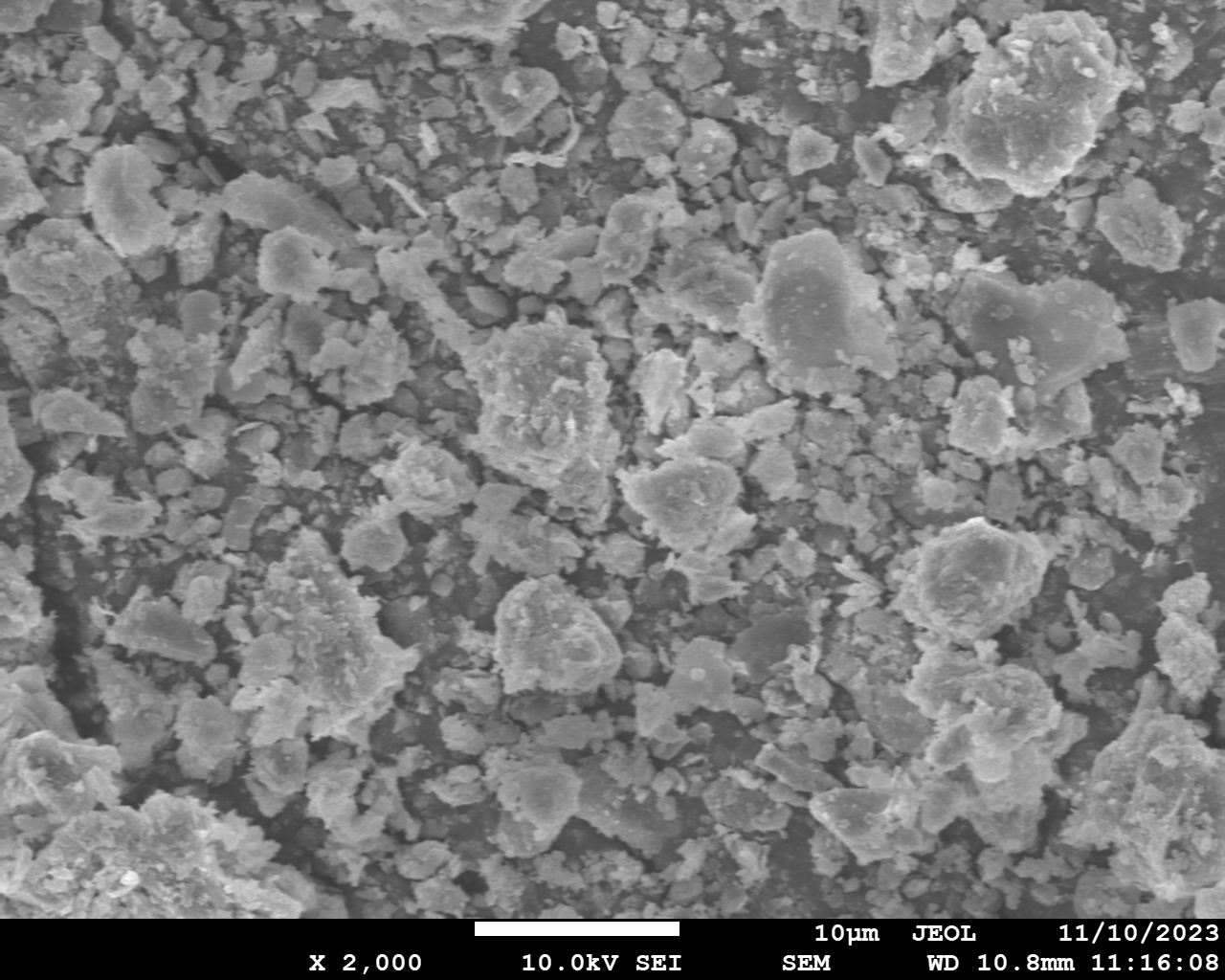

1、扫描电镜的主要原理：

主要原理是依据电子与物质的相互作用。高能入射电子轰击物质表面，激发样品产生次级电子，通过显像管的偏转线圈与电子束同步扫描，再呈像。

2、样品制备原则：

SEM样品若为金属或导电性良好，则表面不需任何处理，可直接观察。若为非导体，则需镀上一层金属膜或碳膜协助样品导电，膜层应均匀无明显特征，以避免干扰样品表面。金属膜较碳膜容易镀，适用于SEM影像观察，通常为Au或Au-Pd合金或Pt。而碳膜较适于X光微区分析，主要是因为碳的原子序低，可以减少X光吸收。

3、扫描电镜主要应用范围：

目前, 扫描电子显微镜已被广泛应用于生命科学、物理学、化学、司法、地球科学、材料学以及工业生产等领域的微观研究, 仅在地球科学方面就包括了结晶学、矿物学、矿床学、沉积学、地球化学、宝石学、微体古生物、天文地质、油气地质、工程地质和构造地质等。
